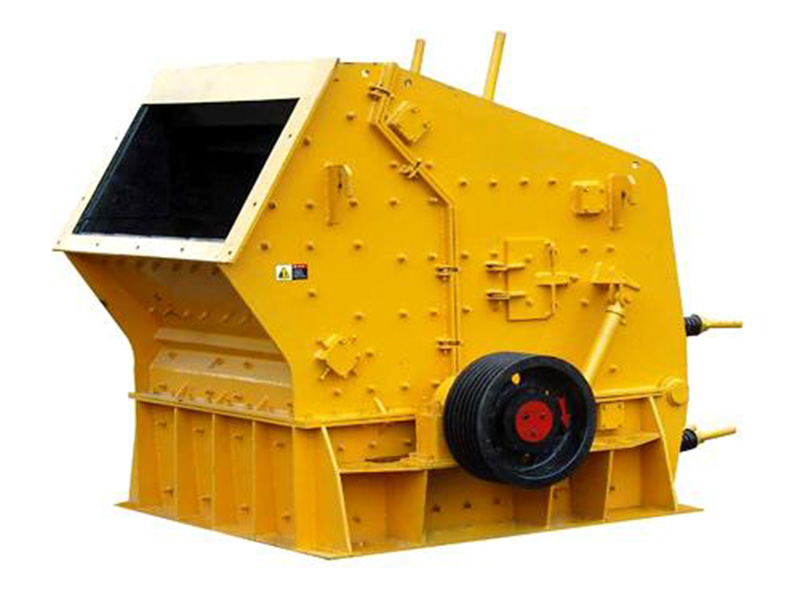

反擊式破碎機以新穎的設計原理為基礎，采用新概念破碎技術，能夠適應不同規格物料的破碎，完全滿足“多碎少磨”新工藝的要求。“石打鐵”原理的運用使反擊式破碎機不僅破碎比大，而且單位耗電低，是一種真正高效節能的破碎設備，同時長期實踐及大型工程也證明了反擊式破碎機在礦物加工領域中具有良好的應用前景。
設備優勢
1、構造簡單、體積小、重量輕、生產能力大、生產成本低。
2、破碎功能全、生產率高、機件磨耗小、綜合效益高。
3、反擊板與板錘間隙調節方便，可有效控制出料粒度，顆粒形狀好。
4、破碎比大，可達40，因此可以簡化破碎流程，可使三段破碎變成兩段或一段破碎，降低選礦廠設備費用。
工作原理
反擊式破碎機主要是利用沖擊能來達到物料破碎的目的。設備工作時，轉子在電動機的帶動下高速旋轉，此時物料進入板錘作用區，受到板錘的撞擊破碎，后又被拋向反擊裝置上受再次破碎，然后又從反擊襯板上彈回到板錘作用區重新破碎，此過程重復進行，物料由大到小進入一、二、三反擊腔重復進行破碎，直到物料被破碎至所需粒度，由出料口排出。
保養
為了保證反擊式破碎機的使用壽命，用戶要經常對該機進行保養維護。
檢查
1、
反擊式破碎機器運轉點平穩，當機器振動量突然增加時，應立即停車查明原因消除。
2、在正常情況下，軸承的溫升不應超過35度，最高溫度不應超過70度，如超過70度時，應立即停車，查明原因。
3、板錘磨損達到極限標志時應調頭使用或及時更換。
4、裝配或更換板錘后，必須保持轉子平衡，靜平衡不得超過0.25kg.m。
5、當機架襯板磨損后，應及時更換，以免磨損機殼。
6、每次開機前需檢查所有螺栓的緊固狀態。
后上蓋啟閉
當機架襯板，反擊襯板，板錘等易損件磨損后需要更換時，或機器發生故障需要消除時，采用棘輪裝置啟閉后上蓋，進行更換和檢修。
1、開啟
在開啟后上蓋之前，應先擰開
鎖緊螺母和螺栓，然后在上蓋支臂下端放好墊塊。開啟時，需2人同時操作，扳動棘輪裝置，上蓋即徐徐開啟。當開啟接近終點時下端墊塊應預先接觸支臂下端斜面，以保證安全牢靠。
2、關閉
在完成更換或檢修后，轉動在棘輪裝置上的小手柄在2人之間同時操作，能徐徐關閉后上蓋。在關閉后上蓋之前
潤滑
1、經常注意和及時做好摩擦面的潤滑工作。
2、反擊式破碎機所采用的潤滑油，應根據破碎機機器使用的地點，氣溫等條件來決定，一般可采用鈣—鈉基潤滑油。
安裝
（1）反擊式破碎機電泵帶有振動性工作的機組，在安裝時和試車前均應緊固好所有的緊固件，在生產運轉中也應定期檢查，隨時緊固。
（2）安裝中應注意反擊破旋向（在帶輪上標有旋向箭頭）不可逆轉。
（3）把放擊破電動機安裝好后，應根據安裝情況，配備傳動帶防護罩。
（4）反擊板與板錘的間隙應按工作需要逐漸調小，調整后應用手轉動轉子數轉，檢查有無撞擊。調整完畢后，應鎖緊套筒螺母，防止反擊板受振動后螺母松動而逐漸下降與板錘相碰撞，造成事故。
調試
1、 轉子在出廠前已經通過平衡處理，用戶一般不需要再作平衡試驗，在更換錘頭及轉子部件時，應作平衡配置。
2 、主機安裝應調平衡，主軸水平度誤差小于1mm/m，主從動輪在同一平面內，調整皮帶松緊適度，固定電動機。
3、檢查各部件安裝位置是否移動、變形、鎖緊所有螺栓，檢查密封是否良好。
5、檢查液壓系統動作是否可靠，有無滲漏現象。
6、清除反擊式破碎機內異物，用手搬動轉子，檢查有無磨擦、碰撞。
制砂生產線中，反擊式破碎機是第三道工序，經過
鄂式破碎機破碎大的物料后，再到反擊式破碎機中，再次經過破碎后成客戶需要的20~60mm顆粒。反擊式破碎機是一種利用沖擊能來破碎機械。為保證反擊式破碎機能夠更好的在制砂生產線中持續運行，延續反擊式破碎機的使用壽命，用戶應該對反擊式破碎機進行經常性的維護和保養。在新機投入運行后，每班工作完畢時必須對反擊破進行全面的檢查。每周運行后對反擊破的電機、潤滑進行一次全面檢查。檢查的內容包括固定部位的緊固情況、皮帶傳動、軸承密封、反擊襯板、襯板的磨損情況進行全放位的檢查，并結合檢修周期建立定期的維修和更換制度。
反擊式破碎機的轉子和反擊襯板的間隙調整：當反擊式破碎機的轉子在運行時，轉子與反擊襯板之間的間隙不能被調整。如物料成塊的滯留在反擊板與板殼之間，建議在重新調整間隙之間稍微抬起反擊架，這樣成塊的進料會變松，反擊架容易調整。如果反擊架不夠充足，可在放松的拉桿上輕拍（用一塊木板保護），轉子和反擊襯板的間隙由機器的調整裝置來完成，首先松開螺栓套，然后在轉動長螺母，此時拉桿會向上方向運動，調整好在將螺桿套緊固。反擊式破碎機更換易損件：反擊式破碎機更換易損件時，首先打開后上架。使用時，先將后上架與中箱體的聯接螺栓卸下，然后用扳手?jǐn)Q到翻蓋裝置的六角頭部分，然后上架徐徐打開。反擊式破碎機的板錘：反擊破板錘磨損到一定程度時應及時調整或更換，以避免緊固件與其他部件的損傷。反擊式破碎機襯板：打開后上蓋，拆除固定反擊襯板用的開口銷、開槽螺母、螺栓
緊在正確位置，最后用
力矩扳手在圓周上以對角交叉的順序均勻的分三步（分別以1/3MA,1/2MA和MA力矩）擰緊螺釘，直至每個螺釘都達到給定擰緊力矩MA。在使用力矩扳手之前，務必檢查或調定所需的擰緊力矩MA=125N.M。完成后在脹套外露表面及螺釘頭部涂上防銹油脂。
情況處理
在反擊式破碎機工作過程中要特別注意一下情況的發生。
A.反擊式破碎機的軸承溫度過高的詳細排除方法：
（1）首先要檢查潤滑脂是否減少；
（2）標準來講潤滑脂應充滿軸承座容積的50%；
（3）要及時清洗軸承、更換潤滑脂；
（4）如果磨損嚴重請更換軸承。
B.機器在運轉過程中，破碎腔內部產生敲擊聲非常劇烈的詳細處理方法：
（1）應立即關閉破碎機電源，停車并清理破碎腔。是否有不能被破碎的物料進入破碎腔。
（2）機器在運轉過程會產生巨大的振動，檢查襯板的緊固情況及錘與襯板之間的間隙；是否耐磨襯板是否脫落的緣故。
（3）斷裂件的更換
C.該機在出料過程中粒度過大的詳細處理方法：
（1）應通過調節前后反擊架間隙或更換磨損嚴重的襯板和板錘；
（2）再者就是調整反擊架位置，使其兩側與機架襯能夠達到相對的間隙保證出料粒度。
常見故障
一、如發現反擊式破碎機振動異常：
1、說明物料過大，可以檢查一下進料尺寸。
2、磨損不均，說明反擊錘頭需要更換。
3、轉子不平衡，需調整。
4、基礎處理不當，需檢查
地腳螺栓并加固。
二、如發現反擊式破碎機軸承發熱：
1、說明軸承缺油，需及時加油，當然加油過多也會使軸承發熱，加油時一定要檢查油位。
2、軸承損壞，要及時更換軸承。
3、上蓋過緊，要調節好螺栓，松緊適度為宜。
三、如發現反擊式破碎機出料粒度過大：
1、說明錘頭磨損，需將錘頭調閑或更換。
2、錘頭與反擊板的間隙過大，一般調整為15-20mm。3、進料粒度過大也會影響出料粒度。
四、如反擊式破碎機皮帶翻轉：
1、說明皮帶磨損，需更換三角帶。
2、因?yàn)槠л斞b配的問題，需將皮帶輪調整在同一平面上。
3、一定要注意三角帶本身質量
五、反擊式破碎機的型號參數
修復方法
1、反擊式破碎機前反擊板吊桿和后反擊吊桿合并為一個，提高了反擊板的彈性振動，使粘結在反擊板上的物料能及時被送到破碎機殼體中，隨破碎后的物料一起進入下部料倉。
2、高錳鋼反擊錘反擊板的恢復修理。對已磨損的板錘，用506焊條、2號高碳焊條和5號高鎢焊條等進行堆焊試驗。用5號高鎢焊條堆焊后的反擊錘耐磨性、抗沖擊性最好。用506焊條和2號高碳焊條堆焊后的反擊錘耐磨性也比原來的高錳鋼反擊錘耐磨性提高2倍以上。但這兩種堆焊費用偏高，經濟上不合算。用5號高鎢焊條堆焊耐磨性好，經濟上又合算，具體方法是在反擊板磨損3～5mm時用5號高鎢焊條堆焊2～3遍。
3、反擊式破碎機打擊角由1500增大到3000，可增加打擊力度，保證物料破碎后的粒度。
4、反擊式破碎機選擇合適的反擊錘使用方法，反擊錘的使用方法有按重量公差分組使用法、隔排換法、交叉錯位換法和對稱換法。
5、反擊式破碎機轉子和殼體前部間隙由10mm增加到85mm，可防止機體前部堵塞。
注意事項
1.停止給料后，讓破碎機繼續運轉，直到將破碎腔內的遺留物料處理完畢。
2.在設備停車時，首先切斷工作電源。
3.在反擊式破碎機停車后，待排料輸送機上物料輸送完畢，方可停止排料輸送機。
4.電動機修理或重新接線后，建議要認真檢查確認方向的正確性，確保設備按照規定的方向旋轉，嚴禁反方向運轉。
5.如果設備是因破碎物料粒度過大而造成的停車，停車后用戶應檢查板錘磨損情況，防止轉子被磨壞。
6.如果設備是因?yàn)榘邋N磨損嚴重而造成的停車，用戶在調整板錘180°再次使用時，應使每塊板錘重量相等并保持平衡，以防止開動后發生振動現象。
